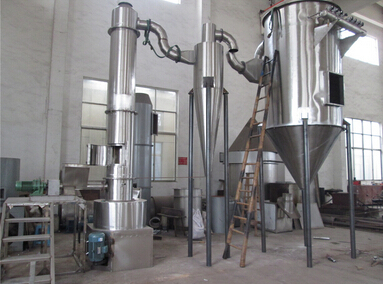

闪蒸干燥机

　　根据干燥过程中发挥的作用可以把闪蒸干燥机的主体设备分为三部分：底部是流化段，中间部分是干燥段，上面是分级段。各段结构不同，所起作用不一样，我们初步加以分析：
　　
　　(1)流化段是物料入口以下部分，内设有搅拌器。它能帮助破碎高粘性物料，使湿料与干燥热空气充分接触，产生^大的传热系数。干燥热风从切线方向以一定风速进入闪蒸干燥机底部环形通道，从壳底缝隙进入流化段。由于通道截面突然减小，使动能增加、风速增大，这样在器内形成具有较大风速的旋转风场。物料自螺旋输送器进入干燥器后，首先承受搅拌器的机械粉碎，在离心、剪切、碰撞的作用下物料被微料化，与旋转热风充分接触形成流化床而被流态化。处于流化状态的颗粒表面完全暴露在热风中，彼此间互相碰撞和磨擦，同时水分蒸发，使粒子间粘性力减弱，颗粒之间成分散、不规则的运动，使气固两相充分接触，加速了传质、传热过程。
　　
　　在流化段内冷热介质温差^大，大部分水分在此区被蒸发，只有充分干燥后的微粒才能被热风带出流化段。流化段属于高温区，物料湿含量较大，当物料水分散失后，它已完全脱离了高温区进入干燥段。因为流化段物料颗粒内部保持一定水分，物料不会过热。干燥的微粒瞬间脱离高温区，所以旋转闪蒸干燥机对热敏性物料非常适用。
　　
　　经过流化段干燥后，物料被破碎干燥成各种粒度不同的球形和不规则颗粒，在旋转空气的浮力和径向离心力作用下，未干燥的颗粒在较大离心力作用下向器壁运动，因具有较大的沉降速度而落回流化段重复流化干燥：较小颗粒向上进入干燥段。
　　
　　(2)干燥段是加料螺旋以上到分级器之间的空间，此时物料在旋转风场中继续干燥。较小颗粒继续向上进入分级段；较大颗粒在器壁周围向上运动与分级器碰撞下落重新干燥，直到达到干燥质量要求。
　　
　　干燥段的热风经过流化段质热交换后，风速减小，湿度增加，这保证了干燥段在稳定条件下顺利进行，控制了物料在干燥器停留时间，根据空气在干燥器内停留时间来调节空气流速，就使成品的粒度、产量及^终含水量得到控制，从而在干燥器内形成一个进料速率和符合要求的干品产量之间的平衡。旋转闪蒸干燥机^终产品的含水量很少受进料湿含量波动的影响，这也是该干燥器的优点之一。
　　
　　(3)分级段是包括分级器在内的分级器以上部分，分级器是一个开孔圆挡板，通过改变孔直径和分级段高度，改变空气流速就可以控制离开干燥器的粒子尺寸和数量。在此段干燥完成、达到粒度要求的物料随热风带出进入除尘器进行补集。
